スレート屋根への太陽光パネル設置工事を行いました。in宇都宮市



今回は真岡市にて太陽光発電システム既築後付け工事にお伺いしました。



今回はPV(太陽光システム)を取り付ける屋根材は化粧スレート(コロニアル)となります。







2階建て寄棟屋根が今回の施工対象となります。



まずは、PV設置の墨出し作業から始まります。



墨出しとは建設現場に太陽光パネルの実寸の設計図を書く事です。PV設置の場所を決めていきます。







スレート金具というスレート直に取り付ける金具裏の剥離紙があり、それを取るとブチルテープがついているので、そのまま金具ごと取り付けて仮置きしていきます。



仮置き位置が確定したら、金具の穴にスレート用のドリルで穴を開けます。



穴を開けたらそこにコーキングを流し込み、専用ビスを打ち込み、金具を固定します。

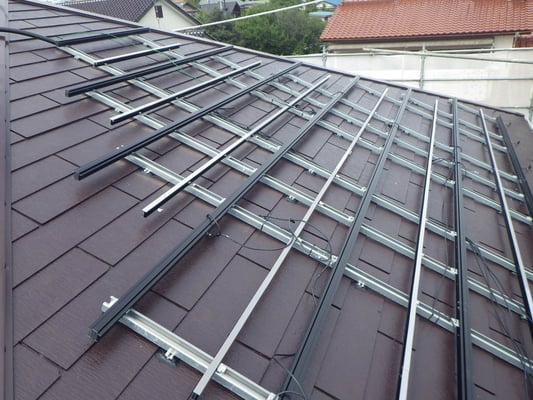

スレート金具を取り付け終えたら、架台をそこへ取り付けます。



この時高さ調整をしながら、不陸が無いように水糸を梁ながら位置決めしていきます。



架台を固定したら、アレイケーブルを仕込みます。



この時、屋根裏にアレイケーブルを落とし込めるよう、配線引き込み金具(配線金具)の設置を行います。









配線引き込みと仕込みが終わったら、いよいよ太陽光モジュール(パネル)を設置していきます。



設置時に、仕込んだアレイケーブルと接続しながらの作業となります。



最後に各面の電圧測定をし、異常がないことを確認して工事が完了です。



『やねうち』では屋根工事だけではなく、住宅用・産業用ともに太陽光設置のご相談も承っておりますので、ご気軽にご相談くださいね!!
