太陽光パネルを設置しました in桐生市



桐生市にて太陽光発電システム既築後付け工事にお伺いしました。



今回はボリュームたっぷりの工事をご紹介させていただきます。







2階建て切妻屋根が今回の施工対象となります。



今回は屋根いっぱいのPV設置をご希望です。



まずは、PV設置の墨出し作業から始まります。



墨出しとは建設現場に実寸の設計図を書く事です。PV設置の場所を決めていきます。

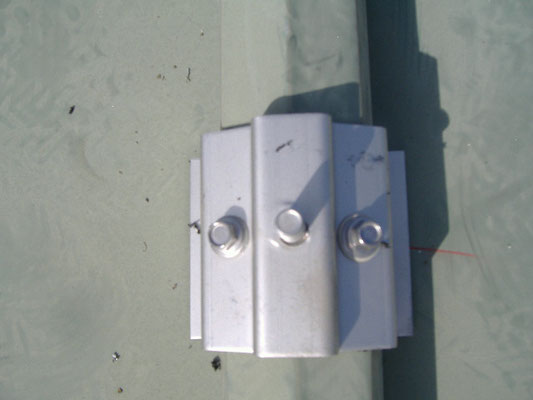

太陽光の架台を固定する金具、立平屋根葺金具を取り付けていきます。



仮置き位置が確定したら、金具の穴に専用ビスを打ち込み、金具を固定します。

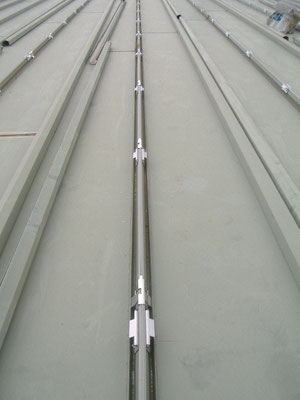

金具の取り付けを終えたら、架台をそこへ取り付けます。



この時高さ調整をしながら、不陸が無いように水糸を梁ながら位置決めしていきます。



架台を固定したら、アレイケーブルを仕込みます。



この時、屋根裏にアレイケーブルを落とし込めるよう、配線引き込み金具(配線金具)の設置を行います。







配線引き込みと仕込みが終わったら、いよいよ太陽光モジュール(パネル)を設置していきます。



設置時に、仕込んだアレイケーブルと接続しながらの作業となります。



最後に各面の電圧測定をし、異常がないことを確認して工事が完了です。



ご検討中の方、または設置後のメンテナンスのご相談などお気軽にお問合せください。
